HELIX AMPLIFY 206 DIRECT

HELIX AMPLIFY 206 DIRECT

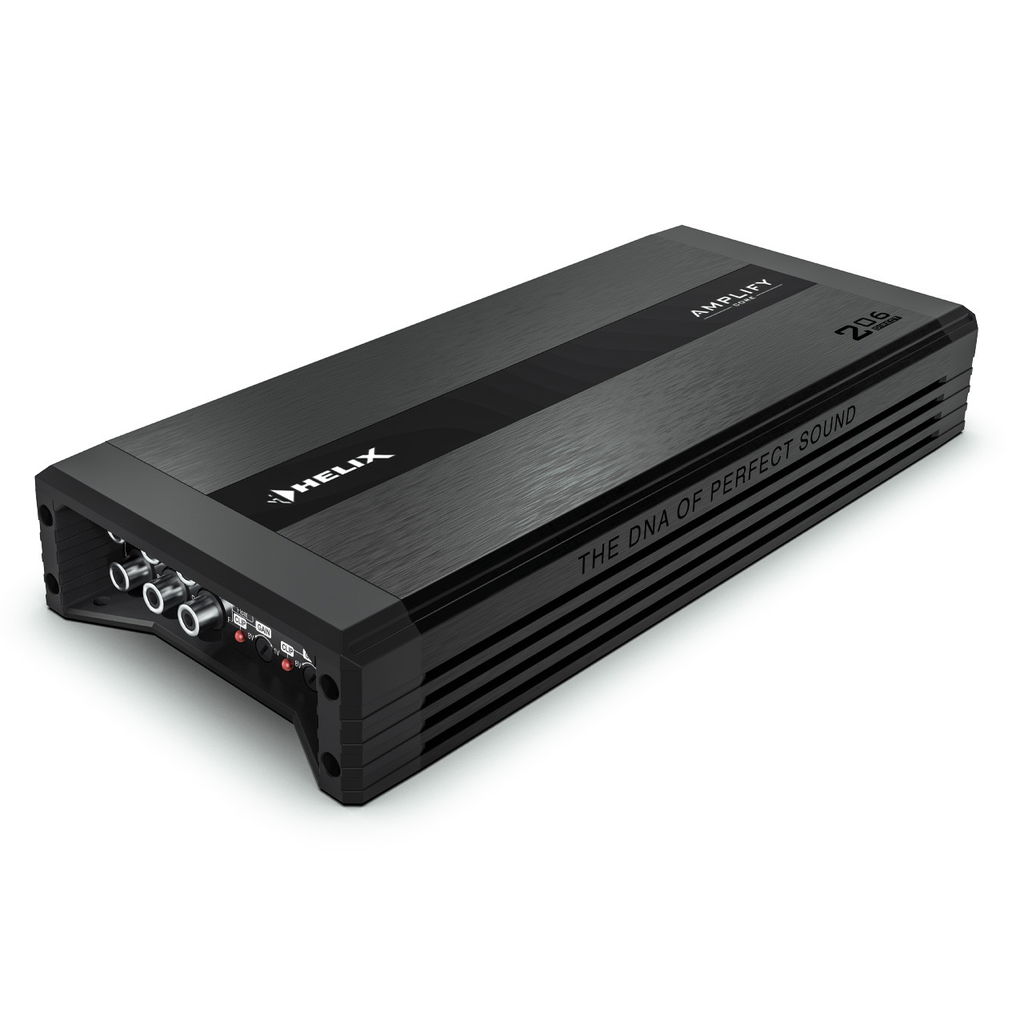

HELIX AMPLIFY 206 DIRECT är en kompakt och mycket flexibel 6 kanals Class D förstärkare utvecklad för DSP baserade ljudsystem i moderna fordon. Den ingår i HELIX AMPLIFY 2 Series och är konstruerad med fullt bryggbara kanaler, vilket gör det möjligt att konfigurera förstärkaren i 3, 4, 5 eller 6 kanalers drift beroende på systemkrav. Den lämpar sig lika väl för fullt aktiva 3 vägs framsystem tillsammans med extern DSP som för klassiska 5 kanals lösningar där kanalerna 5 och 6 bryggas för att driva en subwoofer med hög effekt.

Förstärkaren levererar 6 x 100 watt RMS vid 4 ohm, 6 x 190 watt RMS vid 2 ohm eller 3 x 380 watt RMS i bryggat läge vid 4 ohm. Konstruktionen är avskalad och fokuserar helt på ren och effektiv förstärkning. Genom att utelämna traditionella ingångsfilter bibehålls maximal signalrenhet, vilket gör AMPLIFY 206 DIRECT till ett utmärkt val i system där extern DSP står för all signalbearbetning. Gain steg med clipping indikator möjliggör exakt nivåinställning och den minimalistiska signalvägen ger mycket låg distorsion och högt signal brusförhållande.

Den kompakta konstruktionen gör installationen enkel även i trånga utrymmen. Förstärkaren är anpassad för start stop system och klarar tillfälliga spänningsfall ner till 6 volt utan att tappa funktion.

Tekniska specifikationer och funktioner

6 kanals Class D förstärkare
Fullt bryggbara utgångar
Optimerad för externa DSP lösningar via DirectDSP ingång
Effekt RMS vid 14,4 V och ≤ 1 procent THD plus N
6 x 100 watt vid 4 ohm
6 x 190 watt vid 2 ohm
3 x 380 watt bryggat vid 4 ohm
Max uteffekt per kanal upp till 240 watt RMS vid 2 ohm
Frekvensomfång 10 Hz till 22 kHz
Signal brusförhållande 103 dB A vägt vid full effekt
THD 0,003 procent vid 1 kHz 1 W 4 ohm
THD plus N 0,015 procent vid 1 kHz 1 W 4 ohm
Dämpfaktor 70

Anslutningar och elektriska data

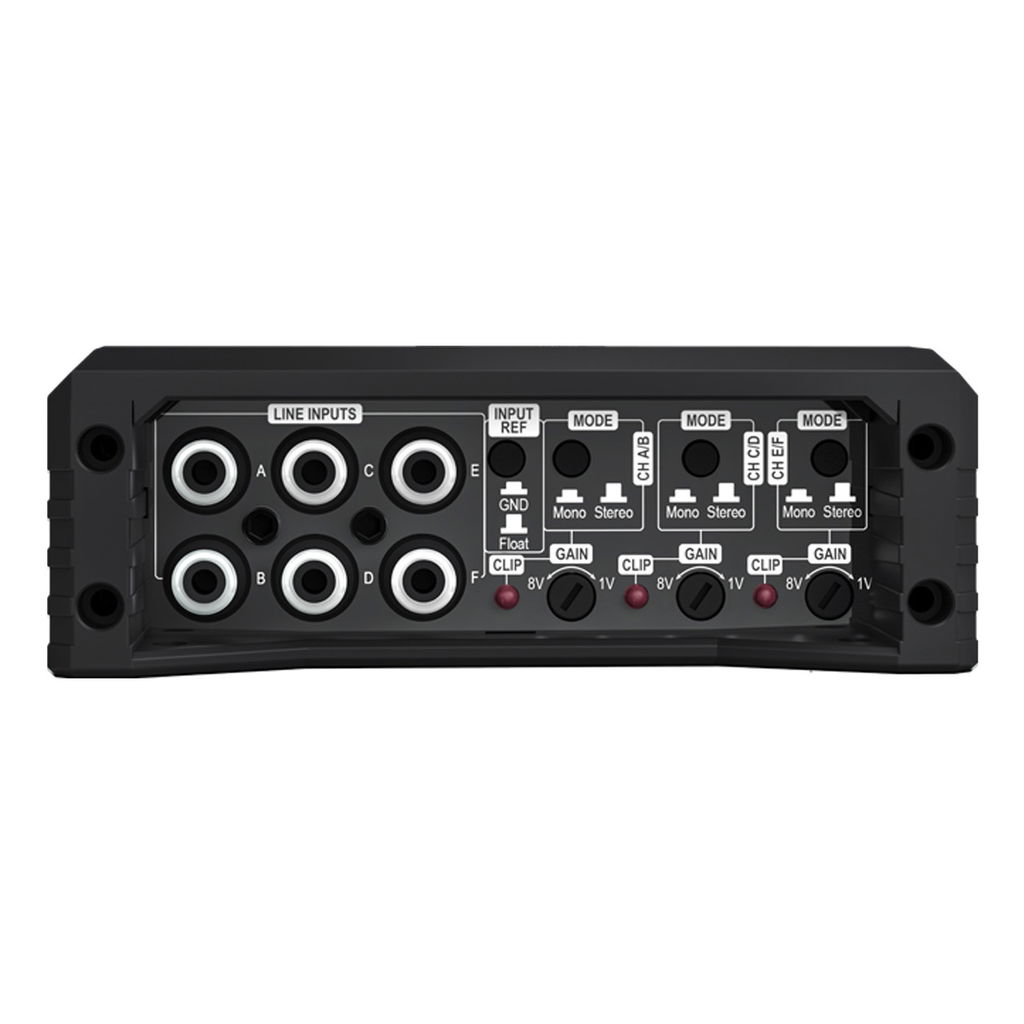

6 x RCA ingångar

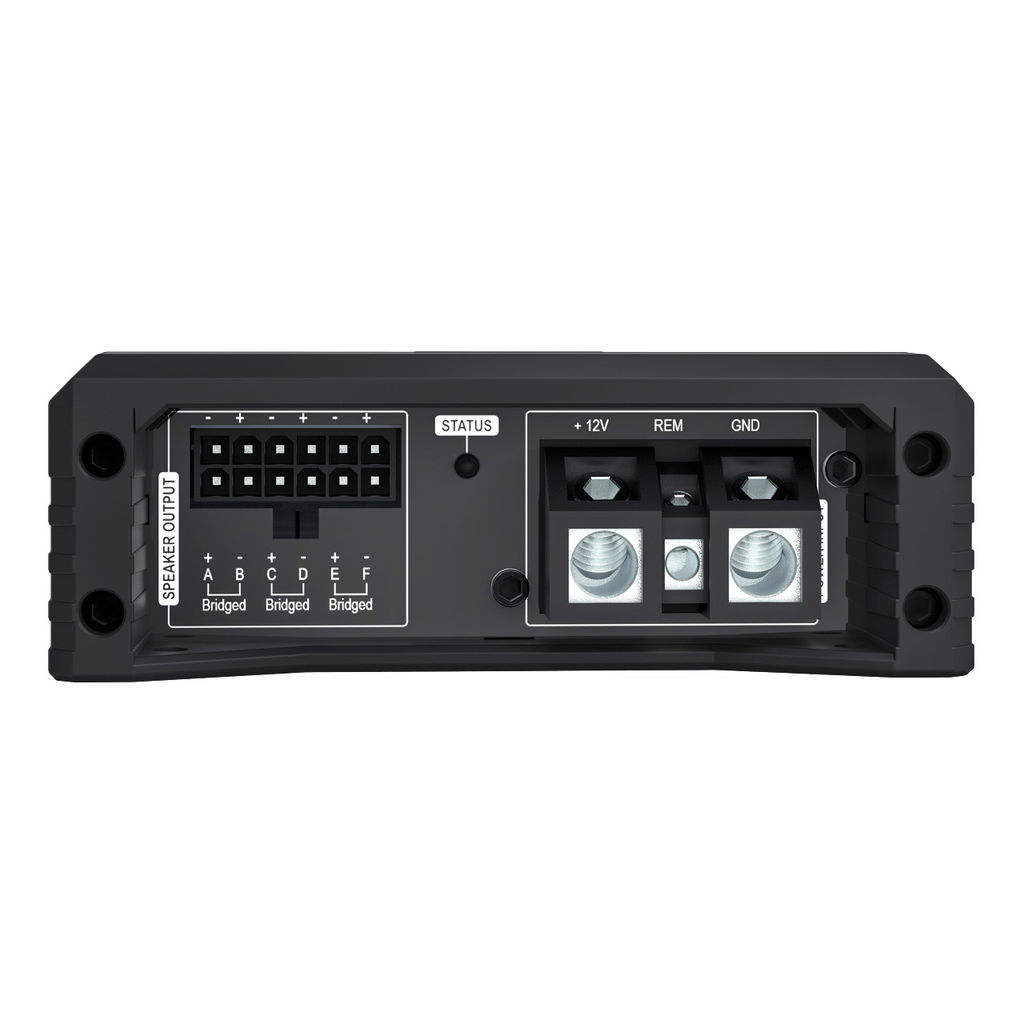

6 x högtalarutgångar
Remote in
Ingångskänslighet 1 till 8 volt
Ingångsimpedans 6 kohm
Driftspänning 10,5 till 16 volt tillfälligt ner till 6 volt
Viloström 1100 mA
Max strömförbrukning 93 A
Säkring 3 x 25 A LP Mini
Arbetstemperatur minus 40 till plus 70 grader

Mekaniska data och leverans

Mått 40 x 263 x 114 mm

Leveransomfattning
HELIX AMPLIFY 206 DIRECT förstärkare
Insexnycklar
Anslutningskabel
Säkringar
Monteringsmaterial
Instruktionsmanual
